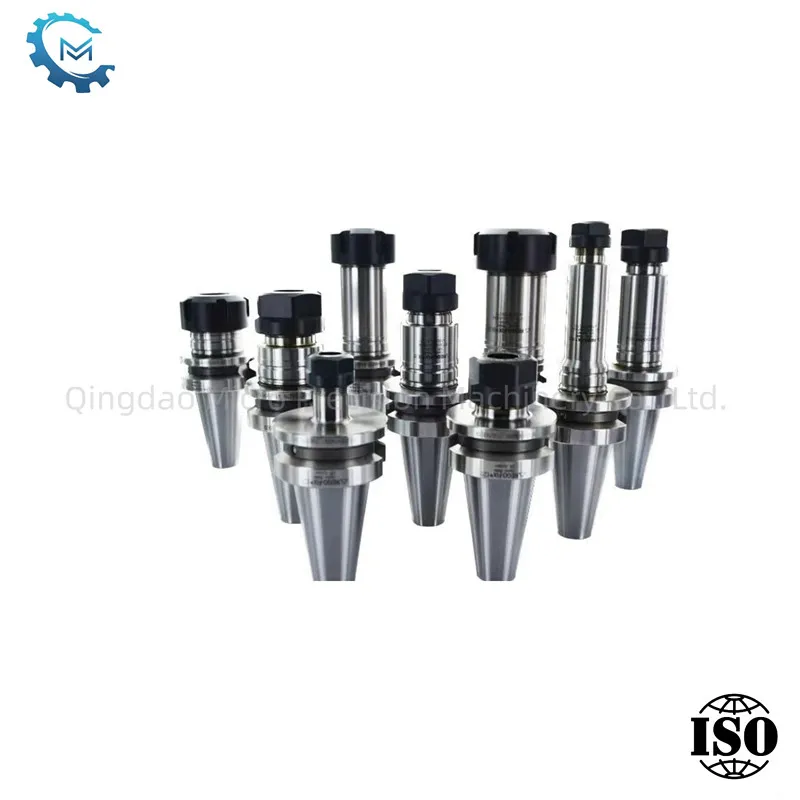

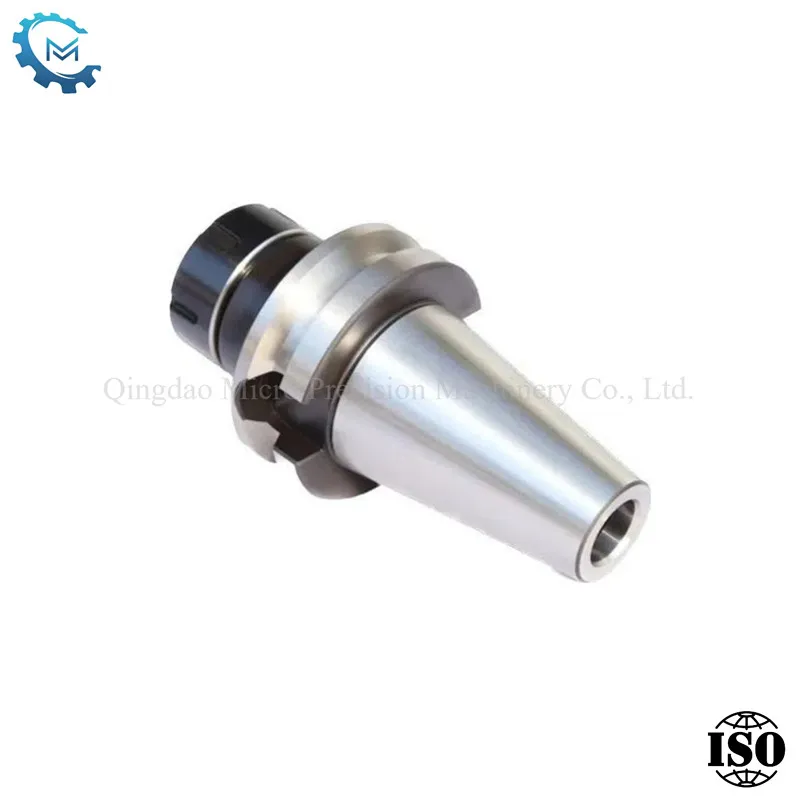

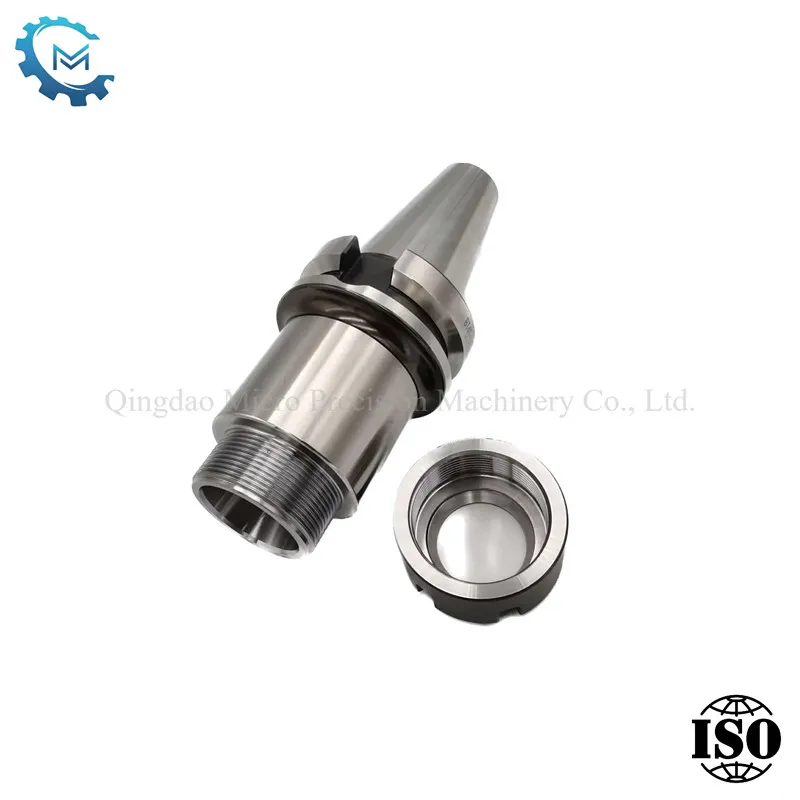

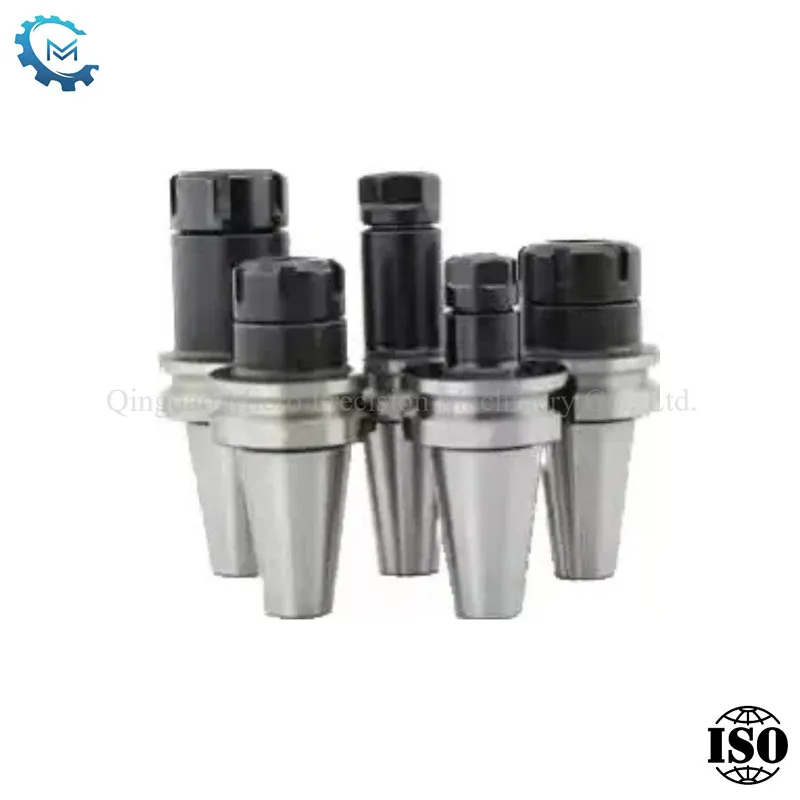

On tööriistahoidja

ER -tööriistahoidja on tööriistade töötlemisel tavaliselt kasutatav tööriistade töötlemisseade, mida kasutatakse peamiselt sirgete varre tööriistade, näiteks harjutuste ja freesimise lõikurite kinnitamiseks ja kinnitamiseks, seda nimetatakse ka jahvatamiseks Chuck Arbori.
Tööriista omanikku saab kliendi nõuetena kohandada erineva suurusega.
Selle ühine spetsifikatsioon hõlmab BT30, BT40, BT50 jne.

Saada päring

Tootekirjeldus

ER -i tööriistakäepidet nimetatakse ka Chuck Arbori jahvatamiseks, see on ühendus mehaanilise spindli ja tööriista ja muude lisatööriistade vahel. ER-tööriistahoidjat kasutatakse laialdaselt CNC jahvatusmasinate, treipinkide ja muudes täppismatöötluse seadmetes, eriti olukordades, kus on vaja ülitäpset tööriistade hoidmist.

Toote parameetrid:

Mudel nr Bt × er-l1	D	D1	Mudel nr Bt × er-l1	D	D1
BT30 × ER16-70	28	31.75	BT45 × ER32-70	50	57.15
BT30 × ER20-70	34	31.75	BT45 × ER32-100	50	57.15
BT30 × ER25-70	42	31.75	BT45 × ER32-120	50	57.15
BT30 × ER32-70	50	31.75	BT45 × ER40-80	63	57.15
BT30 × ER40-80	63	31.75	BT45 × ER40-100	63	57.15
BT40 × ER16-70	28	44.45	BT45 × ER40-120	63	57.15
BT40 × ER20-70	34	44.45	BT50 × ER16-70	28	69.85
BT40 × ER20-100	34	44.45	BT50 × ER16-90	28	69.85
BT40 × ER20-150	34	44.45	BT50 × ER16-135	28	69 85
BT40 × ER25-60	42	44.45	BT50 × ER20-70	34	69.85
BT40 × ER25-70	42	44.45	BT50 × ER20-90	34	69.85
BT40 × ER25-90	42	44.45	BT50 × ER20-135	34	69.85
BT40 × ER25-100	42	44.45	BT50 × ER20-150	34	69.85
BT40 × ER25-150	42	44.45	BT50 × ER20-165	34	69.85

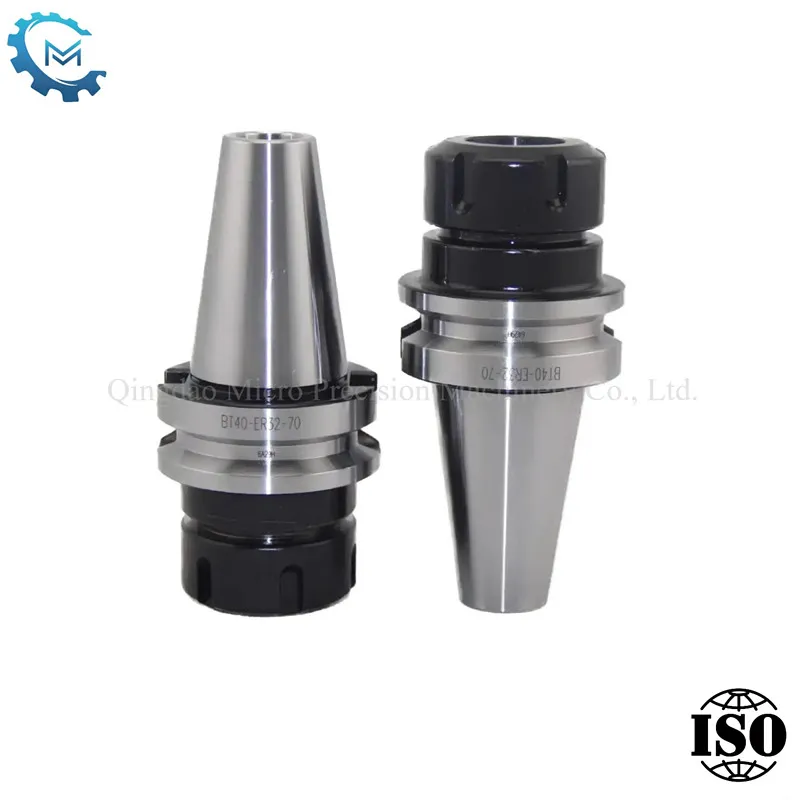

BT40 × ER32-70	50	44.45	BT50 × ER25-70	42	69.85
BT40 × ER32-100	50	44.45	BT50 × ER25-135	42	69.85
BT40 × ER32-150	50	44.45	BT50 × ER25-165	42	69 85
BT40 × ER40-70	63	44 45	BT50 × ER32-70	50	69 85
BT40 × ER40-80	63	44.45	BT50 × ER32-80	50	69.85
BT40 × ER40-120	63	44.45	BT50 × ER32-100	50	69.85
BT40 × ER40-150	63	44.45	BT50 × ER32-120	50	69.85
BT45 × ER16-70	28	57.15	BT50 × ER40-80	63	69.85
BT45 × ER20-70	34	57.15	BT50 × ER40-100	63	69.85
BT45 × ER20-100	34	57.15	BT50 × ER40-120	63	69.85
BT45 × ER25-70	42	57.15	BT50 × ER40-135	63	69.85
BT45 × ER25-90	42	57.15	BT50 × ER50-90	78	69.85
BT45 × ER25-100	42	57.15	BT50 × ER50-120	78	69.85

Hankige kohe tsitaat

ER -tööriista hoidja tootmisprotsess:

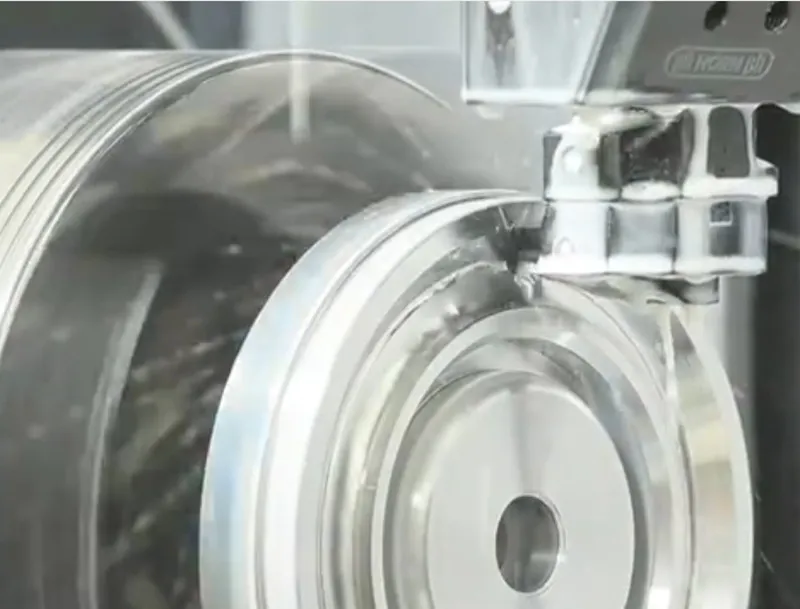

Töötlemine ja kuumtöötlus: tööriistahoidja kere läbib töötlemisprotsesse, sealhulgas keeramise, puurimise ja igava, moodustades vajalikud sisemised augud ja välised mõõtmed. Pärast töötlemist on tööriistahoidja keha kuumtöötlemisel, näiteks pinna kõvenemisel, et suurendada pinna kõvadust ja kulumiskindlust.

ER Tool Holder
