Kuidas valida klapiplokki?

Selleklapiplokkon hüdrosüsteemide ja tööstuslike vedeliku juhtimissüsteemide põhikomponent. Selle valiku õigsus on otseselt seotud süsteemi jõudluse, töökindluse ja majandusega. Töötõhususe parandamiseks ja kulude vähendamiseks peaksime õppima, kuidas klapiplokki õigesti valida.

1. selgitage ventiiliploki eesmärk seadmes või seadmes

Määrake klapiploki töötingimused, rakendatava söötme omadused, töörõhk, töötemperatuur ning töö- ja juhtimismeetod. Enne klapiploki valimist peame kõigepealt mõistma oma taotlusnõudeid. Milline on vedeliku temperatuuri ja rõhuvahemik? Kui suur on voolukiirus? Need on kõik, mida peame kaaluma.

2. Valige parem klapiploki tüüp

Süsteemi nõuete kohaselt valige parempoolne klapiplokki tüüp, näiteks ühepeaga klapiplokk, kahepeaga klapiplokk või mitmepeaga klapiplokk. Hüdraulilistes süsteemides tavaliselt kasutatavad klapiplokkide tüübid hõlmavad kahesuunalisi kasseti klapiplokke, integreeritud klapiplokke jne.

3. Kujundus ja konstruktsiooni optimeerimine

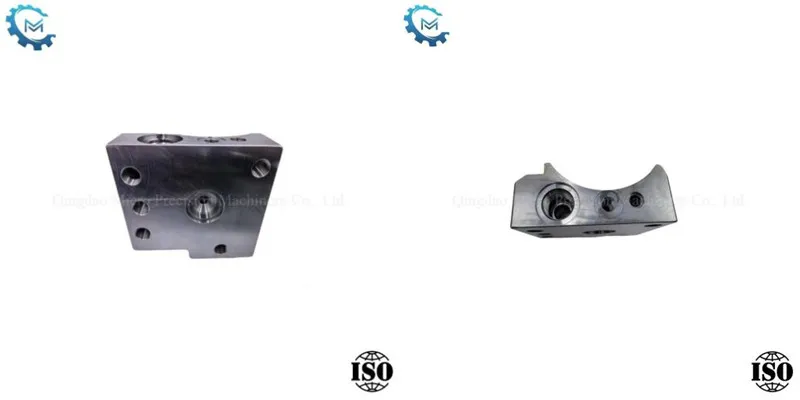

Välimus ja suurus:klapiplokkon üldiselt ristkülikukujuline heksaedron ja see võib olla ka ümmargune, arvestades paigaldusruumi piiramist.

Kanali disain: põhikanali läbimõõt tuleks kindlaks määrata voolukiiruse ja voolu kiiruse põhjal. Rõhukanali voolukiirus ei tohi ületada 8m/s ja tagasivoolukanali voolukiirus ei tohi ületada 4m/s.

Töötlemine ja ühendamine: voolutakistuse kaotuse vähendamiseks võib põhikanal kasutada osalise läbi augu kujunduse; Töötlemise lihtsustamiseks tuleks keerulisi kanaleid võimalikult palju vältida.

Samuti tuleks kaaluda klapiploki liidese tüüpi ja suurust ning sellega ühendatud õlitoru, õlipumba, ajami jms liidest. Näiteks on tavaliste keermestatud liideste spetsifikatsioone palju ja ühendus peaks lekke vältimiseks olema tihe.

4. Kaaluge materjali valikut

Klapiploki materiaalne valik sõltub vedeliku omadustest ja töökeskkonna tingimustest. Tavaliste materjalide hulka kuuluvad malmist, roostevabast terasest, plastist jne. Veenduge, et valitud materjal oleks korrosioonikindlad, kõrge temperatuuriga vastupidavad ja kulumiskindlad, et tagada klapiploki usaldusväärsus pikaajalises kasutamisel.

5. Installimismeetod

Plaadi tüüpi paigaldamine, virnastamise paigaldamine jne. Kui seade on ruumi piiranguga, võib see olla sobivam kompaktseks virnastamisventiiliplokiks.

6. funktsionaalsed nõuded

Ükskõik, kas see on süsteem, mida kasutatakse erinevate funktsioonide jaoks, näiteks suuna juhtimine, rõhu juhtimine või voolu juhtimine, on vaja valida vastava funktsiooniga klapiplokk.
