Millised on klapiplokkide kujunduspõhimõtted?

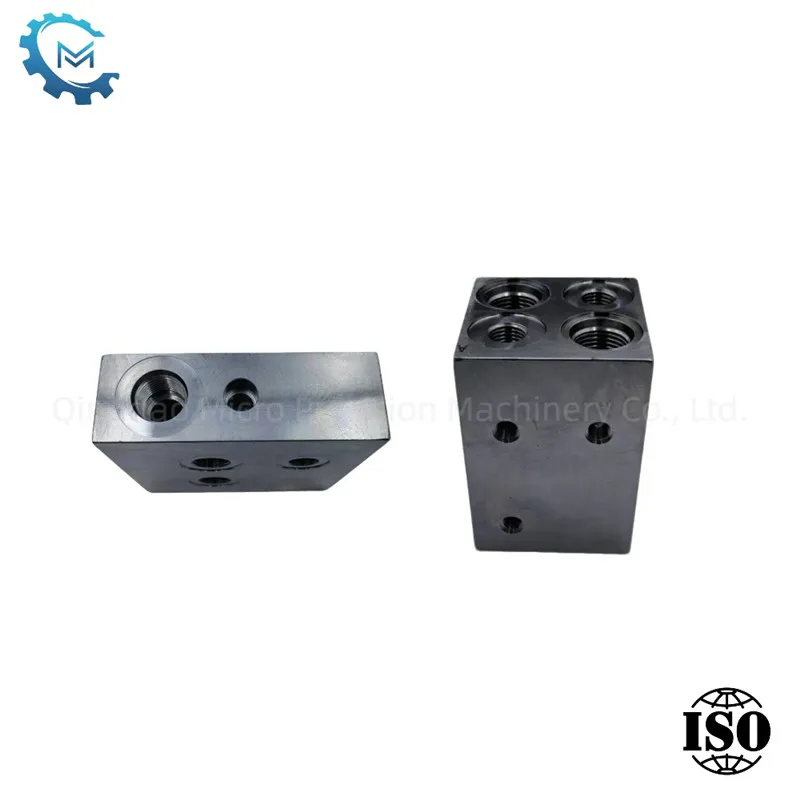

Disainhüdraulilised klapiplokidon keeruline ja delikaatne töö, mis nõuab süsteemi funktsionaalseid nõudeid, struktuurset paigutust, töötlemistehnoloogiat ja muid aspekte põhjalikku kaalumist. Järgmised on peamised põhimõtted, mida tuleb järgida hüdrauliliste klapiplokkide kujundamisel, mille on kokku võetudQingdao Micro Precision Machinery Co., Ltd.põhineb paljude aastate kogemustel.

1. Süsteemi integreerimine ja funktsioonide sobitamine

Klapiploki kujundamise esimene põhimõte on see, et selle õliaring peab rangelt vastama hüdrosüsteemi skemaatilise diagrammi nõuetele. Enne kujundamist selgitame, milliseid õli vooluahelaid saab integreerida süsteemi lihtsustamise ja kompaktsuse saavutamiseks. Samal ajal peaks ventiiliplokis sisalduvate komponentide arv olema mõõdukas, et vältida liiga paljude komponentide tõttu klapiploki liigset mahtu.

2. Komponendi paigutus ja installimine

Pöörame tähelepanu hüdrauliliste komponentide paigutuse ja paigaldamise üksikasjadele. Komponentide minimaalne vahekaugus peaks vastastikuse häire vältimiseks ületama 5 mm. Samal ajal saab selliseid komponente nagu tagurdusklapi, rõhuklapi ja rõhu gabariidi pilootklapi sobivalt pikendada klapiploki paigaldustasapinnast, et vähendada üldist mahtu. Lisaks tuleks klapi südamikku alati paigaldada horisontaalsesse suunas, et vältida selle tundlikkuse ja töötulemuste mõjutamist oma kehakaalu tõttu.

3. kanali disain ja vedeliku optimeerimine

Kanali kujundusklapiplokkon ülioluline. Kanali kujundus peaks olema võimalikult lihtne, vältides sügavaid auke ja kaldu auke, et vähendada töötlemisraskusi ja voolutakistuse kadu. Soovitame toimiva torujuhtme voolukiirust 8m/s ja tagasivoolujuhe voolukiirus 4m/s. Lisaks peaks ristuvate aukude struktuur võtma kasutusele T-kujulise struktuuri ja vältima ristkujulist struktuuri, et hõlbustada süttimist ja saasteainete sadestumist.

4. tugevus ja usaldusväärsus

Klapiploki tugevus ja usaldusväärsus on kujunduse tuum. Pimedate aukude vahelist minimaalset seina paksust tuleb rangelt kontrollida, et need ei puruneks kõrge rõhu all oleva stressi kontsentratsiooni tõttu. Malvventiiliplokkide jaoks peaks kahe külgneva augu seinte vaheline kaugus olema vähemalt 5 mm; Sepistatud terasventiiliplokkide jaoks peaks augu vahekaugus olema vähemalt 3mm. Lisaks tuleks erilist tähelepanu pöörata kinnituskruvi aukude kujundamisele, nii et need ei põrku õlikanaliga, et vältida lekke- või klapiploki riket liiga väikese paksuse tõttu.

Järeldus

JuuresQingdao Micro Precision Machinery Co., Ltd., Oleme alati pühendunud klientidele suure jõudlusega ja ülitähtsa hüdraulilise klapi plokkide toodetega teaduslike disainipõhimõtete ja range kvaliteedikontrolli kaudu. Usume, et ainult kõigi disainilahenduse detailide täielikku arvesse võttes saame saavutada süsteemi tõhusa toimimise ja pikaajalise stabiilsuse praktilistes rakendustes.
