Kuidas määrata solenoidventiili positsioonide ja viiside arvu?

Solenoidventiilide tootmise valdkonnas on solenoidventiilide positsioonide ja viiside arv selle põhifunktsionaalsete karakteristikute oluline peegeldus ning see on ka klientide jaoks toodete valimisel peamine kaalutlus. Täna selgitame üksikasjalikult, kuidas täpselt kindlaks teha positsioonide ja viiside arvu solenoidventiilide ja nende rakenduse stsenaariumide arvu.

1. Milline on solenoidventiili positsioonide ja viiside arv?

Solenoidventiilides kirjeldavad positsioonide arvu ja viiside arvu solenoidventiili sisemisi kanaleid ja tööseisundeid ning viitavad gaasi- või vedelate kanalite arvule solenoidventiili sees. Näiteks kahesuunaline solenoidventiil tähendab, et sellel on kaks kanalit, tavaliselt kasutatakse õhu- või vedeliku sisselaskeava jaoks ühte kanalit ja teist kanalit kasutatakse õhu või vedeliku väljalaskeava jaoks. Positsioonide arv näitab erinevate tööseisundite arvu, milles solenoidventiil võib olla. Võttes näitena kahe positsiooniga solenoidventiili, sellel on kaks tööseisundit, üks on jõuallik seisund ja teine ​​on Power-Off-olek. Nendes kahes olekus on gaasi- või vedelate vooluahela sisse lülitatud tingimused erinevad.

2. Kuidas hinnata positsioonide arvu ja viiside arvu välimuse ja struktuuri põhjal

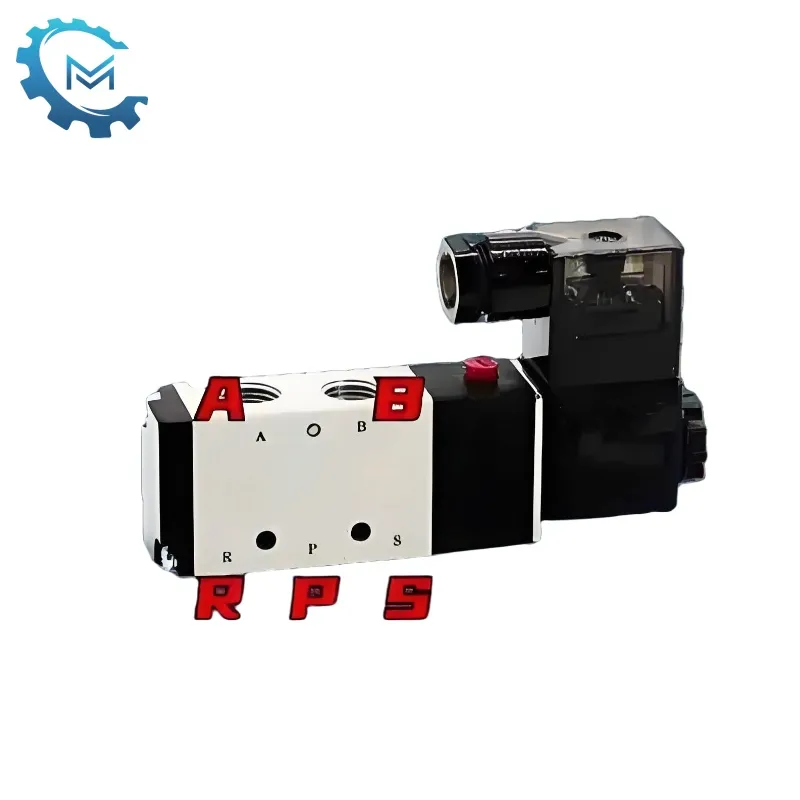

Kuigi me ei saa otseselt öelda positsioonide arvu ja viise välimusest, saame jälgida solenoidventiili liideste arvu. Üldiselt on liideste arv seotud kanalite arvuga. Näiteks on kolmesuunalisel solenoidventiilil tavaliselt kolm liidest, mis vastavad õhu sisselaskeava, õhu väljalaskeava ja väljalaskeava pordile. Kuid see pole absoluutne.

See on täpsem ülesehituse põhjal otsustada. Võttes näiteks kahepositsiooniga kolmesuunalise solenoidventiili, on selle sisemine struktuur suhteliselt lihtne, mis koosneb tavaliselt solenoidsest mähisest ja klapi südamikust. Kui solenoidne mähis on pingestatud, meelitatakse klapi südamikku, muutes sellega gaasi- või vedeliku vooluringi sisselülitamise olekut. Võimuline olekus naaseb klapi südamik algsesse asendisse ja taastab uue sisselülitamise oleku. Saame täpse otsuse teha, laskudes solenoidventiili ja jälgides klapi südamiku liikumistrajektoori ja kanalite jaotust.

3. rakenduse stsenaariumid

Solenoidventiilide tootmisprotsessis kavandame ja valmistame erinevate rakendusstsenaariumide kohaselt erinevate positsioonide ja viisidega solenoidventiile. Näiteks automatiseeritud tootmisliinis võib lihtsa silindri juhtimise jaoks vajadusi sageli rahuldada kahepositsiooniga kolmesuunaline solenoidventiil. Mõnede keerukate automatiseerimisseadmete, näiteks robotühenduse juhtimise või keerukate pneumaatiliste süsteemide puhul võib olla vajalik mitme positsiooniga solenoidventiilid.

Hüdrosüsteemides mängivad ka solenoidventiilid olulist rolli. Näiteks on mõne ehitusmasinate hüdrosüsteemides vajalik solenoidventiile, et juhtida hüdraulilise õli voolu suuna ja rõhku, et saavutada mitmesuguseid toiminguid, näiteks seadme tõstmine ja pöörlemine. Sel ajal on eriti olulised mitme positsiooniga mitmesuunalised solenoidventiilid. Kujundame ja toodame sobivad solenoidventiilid hüdrosüsteemi rõhu-, voolu- ja juhtimisnõuete põhjal, tagamaks, et need saavad stabiilselt ja usaldusväärselt töötada keerulises hüdraulilises keskkonnas.

Järeldus

Solenoidventiili tootjana suudame keerukate tootmistehnoloogia, teadusliku konstruktsioonidisaini ja range kvaliteedikontrolli kaudu luua klientidele kvaliteetseid ja suure jõudlusega solenoidventiili tooteid.
